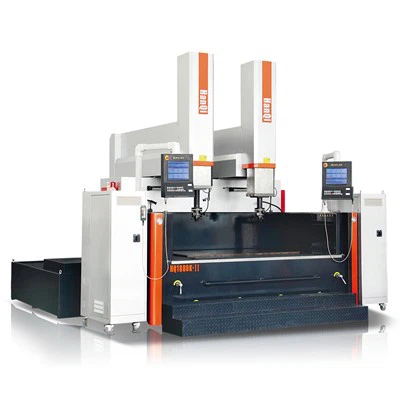

Máy EDM hai đầu hoàn toàn CNC có độ chính xác cao

1. Cấu trúc cố định của bàn làm việc phù hợp để gia công khuôn mẫu phôi lớn;

2. Cơ sở dữ liệu xử lý nâng cao, chỉ cần nhập "vật liệu xử lý, loại, diện tích, độ nhám, độ sâu, v.v." để đạt được hiệu quả, tổn thất thấp và xử lý VDI chính xác cho "thép graphite, nhôm đồng đỏ, thép hợp kim cứng đồng vonfram", v.v. Ngay cả khi bạn là người mới bắt đầu, bạn vẫn có thể dễ dàng thành thạo công việc;

3. Phương pháp nhập liệu cho màn hình cảm ứng, chuột, bàn phím và bàn phím phụ;

4. Hệ thống có thể được vận hành từ xa, nâng cấp miễn phí và được kiểm soát;

5. Độ chính xác và độ phân giải hiển thị 0.0001mm

6. Độ nhám bề mặt tối ưu Nhỏ hơn hoặc bằng 0.15 μ M

7. Hiệu suất xử lý tối đa 230 mm ²/ Phút/50A (đồng thép); 260mm ²/ Phút/50A (đồng graphite);

8. Độ mất điện cực tối thiểu Nhỏ hơn hoặc bằng 0.15%

1. Đúc HT250 chất lượng cao, xử lý lão hóa, loại bỏ ứng suất bên trong;

2. Điều khiển vòng kín hoàn toàn hệ điều hành Linux, máy tính phía trên và động cơ servo AC;

3. Điều khiển bus Ethercat, tốc độ nhanh, độ chính xác điều khiển cao (bao gồm cả truyền động và xả của từng trục);

4. Kiểm soát độ chính xác và độ chính xác hiển thị tọa độ của mỗi trục 0.1 μ m. Kiểm soát giới hạn mềm;

5. Tắt nguồn mà không trở về điểm số không cơ học, tiếp tục xử lý;

6. Tự động kiểm soát việc nạp và xả dầu, kiểm soát nhiệt độ dầu ổn định;

7. Hỗ trợ liên kết trục 8- 5-;

8. Trục X/Y/Z được trang bị thanh dẫn hướng tuyến tính bi cấp P của Đài Loan (HIWIN) và vít bi cấp C3;

9. Cấu hình trục X/Y/Z: Động cơ servo AC Panasonic của Nhật Bản và bộ điều khiển giá trị tuyệt đối;

10. Cơ sở dữ liệu xử lý tự động được công ty chúng tôi phát triển độc lập;

11. Các thiết bị tiếp điểm, công tắc bảo vệ, v.v. đều của Schneider Pháp;

12. Thiết bị chữa cháy tự động;

13. Tự động bù trừ điểm về 0 cho trục "C";

1) Chủ tịch đã làm việc tại Nhà máy máy công cụ Hanchuan ở Trung Quốc (1986-2005), tập trung vào lĩnh vực gia công điện trong gần 40 năm;

2) Công ty được thành lập vào năm 2005, có nhà máy đặt tại Khu công nghệ cao Tô Châu, Trung Quốc, diện tích 20000 mét vuông;

3) Là doanh nghiệp công nghệ cao tại tỉnh Giang Tô, là doanh nghiệp chuyên môn hóa, tinh tế và sáng tạo tại tỉnh Giang Tô;

4) Với hơn 80 nhân viên và gần 20 nhân viên nghiên cứu và phát triển, đây là một doanh nghiệp định hướng sản xuất nghiên cứu và phát triển;

5) Triển khai hệ thống quản lý chất lượng ISO9001 và sử dụng hệ thống ba tọa độ Carl Zeiss để kiểm tra độ chính xác của các thành phần máy công cụ;

6) Năm 2016, chúng tôi đã hợp tác sản phẩm với Công ty TNHH Điện tử công nghiệp Agie Charmilles Bắc Kinh;

Gia công EDM là gì?

Gia công bằng tia lửa điện, EDM, là một quy trình sản xuất trong đó vật liệu được loại bỏ khỏi phôi bằng cách sử dụng một chuỗi phóng điện nhanh giữa các điện cực được ngâm trong chất lỏng điện môi. Quy trình này được sử dụng để sản xuất các bộ phận không thể gia công. Vì EDM không sử dụng lực cơ học để loại bỏ vật liệu nên nó được coi là không theo truyền thống.

EDM là một quy trình cực kỳ chính xác, lý tưởng để tạo hình dạng phức tạp và tinh xảo, có khả năng định hình kim loại cứng như titan. Vật liệu được định hình bằng EDM phải dẫn điện để quy trình thành công.

Điện cực phôi, anode, của máy EDM được kết nối với cực dương của nguồn điện DC trong khi điện cực dụng cụ, catốt, được kết nối với cực âm. Các điện cực được nhúng trong chất lỏng điện môi và được ngăn cách bởi khe hở tia lửa. Tia lửa tạo ra nhiệt điện cực lớn trong vùng khe hở tia lửa, làm tan chảy và bốc hơi các bộ phận của bề mặt phôi, một quá trình được gọi là xói mòn tia lửa.

Quá trình gia công bằng dây EDM, một phương án thay thế cho gia công bằng dây EDM chìm, hoạt động giống như máy cưa gỗ sử dụng dây cho quá trình cắt. Dây, làm bằng đồng hoặc đồng thau, có dòng điện cao thế chạy qua giúp dây có thể cắt xuyên qua độ dày của phôi.

Dây trong gia công dây EDM tạo ra tia lửa trong nước khử ion, nơi độ dẫn điện được kiểm soát chính xác. Nước làm mát vật liệu và rửa sạch vật liệu đã loại bỏ bằng chất lỏng điện môi sạch được bơm liên tục vào quy trình để rửa trôi chất thải dư thừa.

Nhiệt độ cực cao của quá trình EDM nhanh chóng loại bỏ vật liệu dư thừa khỏi phôi bằng cách bốc hơi và làm tan chảy hoặc xói mòn tia lửa. Kim loại nóng chảy được loại bỏ một phần. Khi điện thế bị rút đi, kênh plasma không còn được duy trì nữa và tạo ra áp suất hoặc sóng xung kích khi nó sụp đổ. Điều này làm thoát vật liệu nóng chảy tạo thành một hố vật liệu được loại bỏ khỏi xung quanh vị trí tia lửa.

Vật liệu bị loại bỏ bằng cách hình thành sóng xung kích khi kênh plasma sụp đổ do sự gián đoạn điện thế, trong đó vật liệu gia công trở nên dương và dụng cụ trở nên âm. Khi các electron đập vào phôi, các hố được hình thành do quá trình gia nhiệt, làm nóng chảy và loại bỏ vật liệu khi các ion dương đập vào dụng cụ dẫn đến mòn dụng cụ.

Gia công bằng tia lửa điện đòi hỏi rất nhiều năng lượng. Máy phát điện được sử dụng cho quy trình này phải có khả năng cung cấp năng lượng cần thiết để quy trình này có thể chạy hiệu quả và thành công. Chúng được lựa chọn theo khả năng tạo ra các thông số năng lượng của quy trình.

Máy công cụ EDM (DIE SINKER)/DÂY EDM được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, chẳng hạn như thiết bị gia dụng kỹ thuật số, sản xuất ô tô, thiết bị y tế, bao bì bán dẫn, ngành công nghiệp khuôn mẫu, hàng không vũ trụ, ngành công nghiệp nhôm, đồ đạc phòng tắm, sản xuất quân sự, v.v.

CÔNG TY TNHH THIẾT BỊ CNC SUZHOU HANQIđược thành lập vào năm 2005, chuyên sản xuất và tùy chỉnh nhiều loại máy phóng điện CNC chính xác (EDM) và máy cắt dây EDM CNC (WEDM) trong hơn 30 năm. Đúc máy công cụ, giống như thương hiệu Thụy Sĩ, đã trải qua tất cả các cuộc kiểm tra thành phần chính bằng máy kiểm tra tọa độ Zeiss của Đức và đã hợp tác với công nghệ Thụy Sĩ để đảm bảo độ chính xác và ổn định của máy EDM. Máy CNC Hanqi (EDM/WEDM) được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm sản xuất khuôn mẫu, sản xuất ô tô, công nghệ chip, thiết bị y tế, điện tử, điện, phần cứng, nhựa, v.v. Hanqi CNC đã hợp tác với một số thương hiệu nổi tiếng thế giới, bao gồm THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH, v.v. Nhà máy của chúng tôi có các chứng nhận có thẩm quyền quốc tế có liên quan như ISO9001, IS014001, CE, UL, ETL, v.v. Sản phẩm của chúng tôi có hiệu quả về chi phí cao và đã được xuất khẩu sang hơn 30 quốc gia và khu vực trên toàn thế giới. Với máy công cụ chất lượng cao và độ chính xác cao (dẫn đầu ngành về độ chính xác gia công MS-WEDM/EDM), chúng tôi có thể gia công các linh kiện rất phức tạp và được khách hàng từ nhiều quốc gia ưa chuộng, do đó tích lũy được một lượng lớn khách hàng hợp tác lâu dài trong và ngoài nước chất lượng cao.
