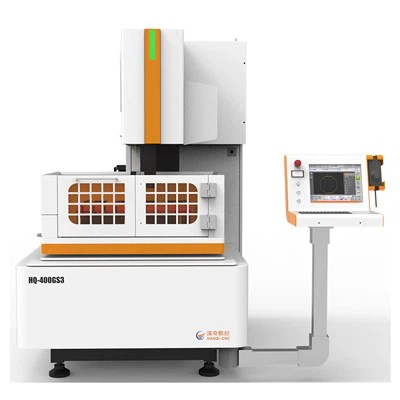

Máy cắt dây EDM với động cơ tuyến tính

1. Động cơ nâng bồn chứa chất lỏng

2. Công nghệ điều khiển động cơ tuyến tính

3. Tổn thất dây molypden cực thấp

4. 150000mm ² Không mất dây, thân thiện với môi trường hơn

5. (Điều kiện cắt: 9000 mm ²/ H|dung dịch cắt gốc nước|thép|chiều cao phôi 60mm)

6. Hiệu suất cắt tối đa: vượt quá 300 mm ²/ phút hoặc cao hơn

7. Độ nhám bề mặt tối ưu: Ra Nhỏ hơn hoặc bằng 0.5 μ M

8. Độ chính xác gia công tối ưu: ± 3um (kích thước tuyệt đối)

9. Cấu trúc trục UV mức sợi chậm

10. Điều khiển servo toàn phần năm trục

11. Cấu trúc tích hợp của toàn bộ máy

12. Hỗ trợ lập trình G code

13. Sử dụng dây Molypden để gia công phôi

1. Đúc cùng loại trong ngành công nghiệp máy công cụ Thụy Sĩ, cấu trúc kiểu C (HT250)

2. Trục XY sử dụng ray dẫn hướng HIWIN P-grade của Đài Loan

3. Trục X và Y không có cấu trúc vít, sử dụng cấu trúc động cơ tuyến tính, sử dụng lâu dài mà không bị hao hụt (tùy chỉnh bởi Hanqi)

4. Trục UV sử dụng thanh dẫn hướng vít me HIWIN C3 của Đài Loan

5. Các trục X, Y, U và V được điều khiển bởi động cơ servo (động cơ và bộ điều khiển Panasonic)

6. Trục Z cũng được điều khiển bởi động cơ servo (động cơ và trình điều khiển tùy chỉnh của Hanqi)

7. Hệ thống bôi trơn tự động cho ray dẫn hướng vít (bơm bôi trơn tự động)

8. Cấu trúc nâng bồn chứa chất lỏng được cấp bằng sáng chế (do Hanqi tùy chỉnh)

9. Cấu trúc cắt côn ± 12 độ

10. Bàn làm việc chống gỉ và chống ăn mòn (do Hanqi tùy chỉnh)

11. Hệ thống Windows 7 được trang bị hệ thống CNC do Hanqi phát triển độc lập

12. Máy tính điều khiển công nghiệp tích hợp (do Hanqi tùy chỉnh)

13. Trạm điều hành máy tính có thể xoay 90 độ để vận hành dễ dàng

14. Đèn LED ba màu nhúng (thiết kế độc đáo, tuổi thọ dài hơn)

15. Thiết kế tích hợp tủ điện chính và bể chứa nước (với diện tích nhỏ hơn)

16. Mạch gia công xả do Hanqi tự phát triển

1) Chủ tịch đã làm việc tại Nhà máy máy công cụ Hanchuan ở Trung Quốc (1986-2005), tập trung vào lĩnh vực gia công điện trong gần 40 năm;

2) Công ty được thành lập vào năm 2005, có nhà máy đặt tại Khu công nghệ cao Tô Châu, Trung Quốc, diện tích 20000 mét vuông;

3) Là doanh nghiệp công nghệ cao tại tỉnh Giang Tô, là doanh nghiệp chuyên môn hóa, tinh tế và sáng tạo tại tỉnh Giang Tô;

4) Với hơn 80 nhân viên và gần 20 nhân viên nghiên cứu và phát triển, đây là một doanh nghiệp định hướng sản xuất nghiên cứu và phát triển;

5) Triển khai hệ thống quản lý chất lượng ISO9001 và sử dụng hệ thống ba tọa độ Carl Zeiss để kiểm tra độ chính xác của các thành phần máy công cụ;

6) Năm 2016, chúng tôi đã hợp tác sản phẩm với Công ty TNHH Điện tử công nghiệp Agie Charmilles Bắc Kinh;

Gia công EDM là gì?

Gia công bằng tia lửa điện, EDM, là một quy trình sản xuất trong đó vật liệu được loại bỏ khỏi phôi bằng cách sử dụng một chuỗi phóng điện nhanh giữa các điện cực được ngâm trong chất lỏng điện môi. Quy trình này được sử dụng để sản xuất các bộ phận không thể gia công. Vì EDM không sử dụng lực cơ học để loại bỏ vật liệu nên nó được coi là không theo truyền thống.

EDM là một quy trình cực kỳ chính xác, lý tưởng để tạo hình dạng phức tạp và tinh xảo, có khả năng định hình kim loại cứng như titan. Vật liệu được định hình bằng EDM phải dẫn điện để quy trình thành công.

Điện cực phôi, anode, của máy EDM được kết nối với cực dương của nguồn điện DC trong khi điện cực dụng cụ, catốt, được kết nối với cực âm. Các điện cực được nhúng trong chất lỏng điện môi và được ngăn cách bởi khe hở tia lửa. Tia lửa tạo ra nhiệt điện cực lớn trong vùng khe hở tia lửa, làm tan chảy và bốc hơi các bộ phận của bề mặt phôi, một quá trình được gọi là xói mòn tia lửa.

Quá trình gia công bằng dây EDM, một phương án thay thế cho gia công bằng dây EDM chìm, hoạt động giống như máy cưa gỗ sử dụng dây cho quá trình cắt. Dây, làm bằng đồng hoặc đồng thau, có dòng điện cao thế chạy qua giúp dây có thể cắt xuyên qua độ dày của phôi.

Dây trong gia công dây EDM tạo ra tia lửa trong nước khử ion, nơi độ dẫn điện được kiểm soát chính xác. Nước làm mát vật liệu và rửa sạch vật liệu đã loại bỏ bằng chất lỏng điện môi sạch được bơm liên tục vào quy trình để rửa trôi chất thải dư thừa.

Nhiệt độ cực cao của quá trình EDM nhanh chóng loại bỏ vật liệu dư thừa khỏi phôi bằng cách bốc hơi và làm tan chảy hoặc xói mòn tia lửa. Kim loại nóng chảy được loại bỏ một phần. Khi điện thế bị rút đi, kênh plasma không còn được duy trì nữa và tạo ra áp suất hoặc sóng xung kích khi nó sụp đổ. Điều này làm thoát vật liệu nóng chảy tạo thành một hố vật liệu được loại bỏ khỏi xung quanh vị trí tia lửa.

Vật liệu bị loại bỏ bằng cách hình thành sóng xung kích khi kênh plasma sụp đổ do sự gián đoạn điện thế, trong đó vật liệu gia công trở nên dương và dụng cụ trở nên âm. Khi các electron đập vào phôi, các hố được hình thành do quá trình gia nhiệt, làm nóng chảy và loại bỏ vật liệu khi các ion dương đập vào dụng cụ dẫn đến mòn dụng cụ.

Gia công bằng tia lửa điện đòi hỏi rất nhiều năng lượng. Máy phát điện được sử dụng cho quy trình này phải có khả năng cung cấp năng lượng cần thiết để quy trình này có thể chạy hiệu quả và thành công. Chúng được lựa chọn theo khả năng tạo ra các thông số năng lượng của quy trình.

Máy công cụ EDM (DIE SINKER)/DÂY EDM được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, chẳng hạn như thiết bị gia dụng kỹ thuật số, sản xuất ô tô, thiết bị y tế, bao bì bán dẫn, ngành công nghiệp khuôn mẫu, hàng không vũ trụ, ngành công nghiệp nhôm, đồ đạc phòng tắm, sản xuất quân sự, v.v.

CÔNG TY TNHH THIẾT BỊ CNC SUZHOU HANQIđược thành lập vào năm 2005, chuyên sản xuất và tùy chỉnh nhiều loại máy phóng điện CNC chính xác (EDM) và máy cắt dây EDM CNC (WEDM) trong hơn 30 năm. Đúc máy công cụ, giống như thương hiệu Thụy Sĩ, đã trải qua tất cả các cuộc kiểm tra thành phần chính bằng máy kiểm tra tọa độ Zeiss của Đức và đã hợp tác với công nghệ Thụy Sĩ để đảm bảo độ chính xác và ổn định của máy EDM. Máy CNC Hanqi (EDM/WEDM) được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm sản xuất khuôn mẫu, sản xuất ô tô, công nghệ chip, thiết bị y tế, điện tử, điện, phần cứng, nhựa, v.v. Hanqi CNC đã hợp tác với một số thương hiệu nổi tiếng thế giới, bao gồm THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH, v.v. Nhà máy của chúng tôi có các chứng nhận có thẩm quyền quốc tế có liên quan như ISO9001, IS014001, CE, UL, ETL, v.v. Sản phẩm của chúng tôi có hiệu quả về chi phí cao và đã được xuất khẩu sang hơn 30 quốc gia và khu vực trên toàn thế giới. Với máy công cụ chất lượng cao và độ chính xác cao (dẫn đầu ngành về độ chính xác gia công MS-WEDM/EDM), chúng tôi có thể gia công các linh kiện rất phức tạp và được khách hàng từ nhiều quốc gia ưa chuộng, do đó tích lũy được một lượng lớn khách hàng hợp tác lâu dài trong và ngoài nước chất lượng cao.
